एक खिड़की क्या है? एक मुखौटा क्या है? यह कोई समस्या नहीं लगती, लेकिन ऐसा नहीं है। परियोजनाओं में खिड़कियों और पर्दे की दीवारों के बीच अस्पष्ट अंतर के कारण अक्सर विवाद होते हैं, तो खिड़कियों और पर्दे की दीवारों के बीच अंतर कैसे करें?
1. मानक को कैसे परिभाषित किया जाता है?
GB/T में "विंडो" की परिभाषा 5823-2008 "दरवाजे और खिड़कियों के निर्माण की शर्तें" इस प्रकार है:
घटकों के निर्माण के लिए एक सामान्य शब्द जो दीवार के उद्घाटन को घेरता है और प्रकाश, वेंटिलेशन या अवलोकन की भूमिका निभा सकता है। आम तौर पर एक खिड़की के फ्रेम और एक या अधिक सैश और हार्डवेयर शामिल होते हैं, कभी-कभी उज्ज्वल खिड़कियां और वेंट के साथ।
GB/T 34327-2017 "बिल्डिंग कर्टन वॉल टर्मिनोलॉजी" में "बिल्डिंग कर्टन वॉल" की परिभाषा इस प्रकार है:
इसमें एक पैनल और एक सहायक संरचना प्रणाली शामिल है, और मुख्य संरचना के विस्थापन के लिए एक निर्दिष्ट असर क्षमता, विरूपण क्षमता और अनुकूलन क्षमता है, और मुख्य संरचना की भूमिका साझा नहीं करता है।
यह देखा जा सकता है कि खिड़की एक इमारत घटक है जो खिड़की के फ्रेम और सैश से बना है जो दीवार के उद्घाटन को घेरता है, और पर्दे की दीवार एक परिधीय बनाए रखने वाली दीवार संरचना है जो पैनलों और एक सहायक संरचना प्रणाली से बना है, और अंतर अपेक्षाकृत स्पष्ट है .
इंजीनियरिंग अभ्यास में अक्सर भ्रमित करने वाली "रिबन खिड़की" और "खिड़की पर्दे की दीवार" होती है, जिसके बाद को निम्नानुसार परिभाषित किया जाता है:
खिड़की के पर्दे की दीवार (खिड़की की दीवार): फर्श के बीच या फर्श और छत के बीच स्थापित ग्लास पर्दे की दीवार का समर्थन करने वाला धातु फ्रेम इंटरलेयर ग्लास पर्दे की दीवार का एक सामान्य रूप है।
खिड़की के पर्दे की दीवार इंटर-स्टोरी पर्दे की दीवार का एक सामान्य रूप है। "अंतर-कहानी पर्दे की दीवार" की परिभाषा इस प्रकार है:
इंटर-स्टोरी पर्दे की दीवार: एक इमारत पर्दे की दीवार जो फर्श के बीच या फर्श और छतों के बीच स्तरित एंकर समर्थन के साथ स्थापित होती है।
यह देखा जा सकता है कि खिड़की के पर्दे की दीवार का उपयोग इंटरलेयर पर्दे की दीवार के रूप में किया जाता है और यह स्तरित एंकरिंग द्वारा समर्थित एक इमारत पर्दे की दीवार भी है। मानक खिड़की के पर्दे की दीवार और रिबन खिड़की के बीच का अंतर भी बताता है:
खिड़की के प्रकार की पर्दे की दीवार एक फ्रेम-समर्थित ग्लास पर्दे की दीवार है जिसमें क्षैतिज निरंतरता के साथ अपनी संरचना होती है; रिबन खिड़की क्षैतिज निरंतरता के बिना अपनी संरचना के साथ एक एकल खिड़की है, जो एक क्षैतिज संयोजन खिड़की है जो स्प्लिसिंग घटकों से जुड़ी है।
यह देखा जा सकता है कि रिबन खिड़की एक खिड़की है, जो आसपास की खिड़की के फ्रेम के माध्यम से दीवार की संरचना से जुड़ी होती है; खिड़की के पर्दे की दीवार एक इंटरलेयर पर्दे की दीवार है, जो एंकरिंग सपोर्ट के माध्यम से मुख्य संरचना से जुड़ी होती है।
2. खिड़कियों और पर्दे की दीवारों के बीच मूलभूत अंतर क्या है?
सन्दर्भ 1 और 2 ने बताया कि खिड़कियों और पर्दे की दीवारों के बीच मूलभूत अंतर यह है कि वे लोड ट्रांसमिशन के तरीके में मुख्य संरचना से अलग हैं।
मुख्य संरचना के साथ लोड ट्रांसफर विधि मुख्य संरचना, मुखौटा रूप और प्रोफ़ाइल सामग्री के साथ कनेक्शन फॉर्म में खिड़की और पर्दे की दीवार के बीच अंतर निर्धारित करती है।
खिड़कियां आमतौर पर मुख्य संरचना के उद्घाटन में स्थित होती हैं, जो आंशिक अग्रभाग बनाती हैं; पर्दे की दीवार फर्श पर बिंदु एंकरिंग के रूप को अपनाती है, जो आम तौर पर मुख्य संरचना की रूपरेखा से एक समग्र अग्रभाग बनाने के लिए फैल सकती है।

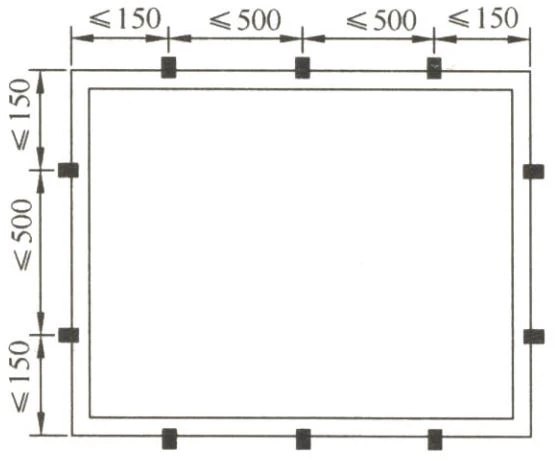

खिड़की खिड़की के फ्रेम के माध्यम से मुख्य संरचना से जुड़ी हुई है, लोड पैनल के माध्यम से खिड़की के फ्रेम में प्रेषित होता है, और रैखिक रूप से मुख्य संरचना में प्रेषित होता है, इसलिए प्रोफ़ाइल की दीवार की मोटाई और कनेक्शन बिंदु की ताकत कम होती है पर्दे की दीवार के।
पर्दे की दीवार बिंदु एंकरिंग के रूप को अपनाती है, और लोड पैनल से कॉलम और एंकरिंग समर्थन में प्रेषित होता है, इसलिए दीवार की मोटाई और प्रोफ़ाइल की एंकरिंग ताकत की आवश्यकताएं अपेक्षाकृत अधिक होती हैं।
3. आम गलतफहमियां क्या हैं?
खिड़कियों और पर्दे की दीवारों के बारे में आम गलतफहमी में शामिल हैं:
गलतफहमी 1: पर्दे की दीवार बाहर से जुड़ी होती है, और खिड़की एम्बेडेड होती है
क्या यह एक पर्दे की दीवार होनी चाहिए? स्पष्टः नहीं। हाल के वर्षों में, मेरे देश ने अति-निम्न ऊर्जा खपत वाली इमारतों को सख्ती से बढ़ावा दिया है, और बाहरी खिड़कियों की स्थापना पद्धति की शुरुआत की है। जाहिर है, बाहरी खिड़कियां अभी भी खिड़कियां हैं, पर्दे की दीवारें नहीं।
क्या इसे एम्बेडेड विंडो होना चाहिए? शायद। अंतर-कहानी पर्दे की दीवार एक विशिष्ट प्रतिनिधि है। पर्दे की दीवार के स्तंभों को फर्श के बीच ऊपर और नीचे एंकरिंग द्वारा समर्थित किया जाता है, और वे अभी भी पर्दे की दीवारें हैं, खिड़कियां नहीं।
गलतफहमी 2: पर्दे की दीवार सामग्री पर्दे की दीवार होनी चाहिए, और खिड़की की सामग्री खिड़की होनी चाहिए
कुछ कंपनियों ने एक इकाईकृत रिबन खिड़की विकसित की है, जो पर्दे की दीवार संरचना को अपनाती है, लेकिन मुख्य संरचना के साथ फ्रेम परिधीय फिक्सिंग विधि को अपनाती है, जो खिड़की के समान है। जाहिर है, यह खिड़की का होना चाहिए, पर्दे की दीवार का नहीं।
यह देखा जा सकता है कि चाहे वह खिड़की हो या पर्दे की दीवार को मुख्य संरचना के साथ लोड ट्रांसफर के तरीके से अलग करने की जरूरत है, यानी मुख्य संरचना के साथ कनेक्शन फॉर्म।
4। निष्कर्ष
एक खिड़की क्या है? पर्दे की दीवार क्या है? प्रासंगिक पक्षों के आर्थिक हितों और मानकों और विनियमों के प्रभावी कार्यान्वयन के बीच अंतर को स्पष्ट करना बहुत महत्वपूर्ण है।
खिड़की और पर्दे की दीवार की परिभाषा राष्ट्रीय मानक में दी गई है, जो पारंपरिक खिड़की और पर्दे की दीवार के बीच स्पष्ट रूप से अंतर कर सकती है; इंजीनियरिंग अभ्यास में, "स्ट्रिप विंडो" और "विंडो कर्टेन वॉल" अक्सर भ्रमित होते हैं।
रिबन खिड़की एक खिड़की है, जो आसपास की खिड़की के फ्रेम के माध्यम से दीवार की संरचना से जुड़ी होती है; खिड़की के पर्दे की दीवार एक पर्दे की दीवार है, और मुख्य संरचना के साथ संबंध एंकरिंग समर्थन के रूप को अपनाता है।
खिड़की और पर्दे की दीवार के बीच मूलभूत अंतर यह है कि लोड ट्रांसफर विधि मुख्य संरचना से अलग है। खिड़की खिड़की के फ्रेम के माध्यम से लोड को लाइन तरीके से प्रसारित करती है, और पर्दे की दीवार एंकर समर्थन के माध्यम से लोड को बिंदु तरीके से प्रसारित करती है।
इंजीनियरिंग में आम गलतफहमियों के बारे में बताया गया है। अंतर्निहित खिड़की सामग्री जरूरी एक खिड़की नहीं है, और बाहरी फांसी और पर्दे की दीवार सामग्री जरूरी नहीं कि एक पर्दे की दीवार हो।
एक खिड़की क्या है? पर्दे की दीवार क्या है? यह अभी भी खिड़कियों और पर्दे की दीवारों के बीच मूलभूत अंतर से तय किया जाना है, यानी मुख्य संरचना से लोड ट्रांसफर का तरीका।
